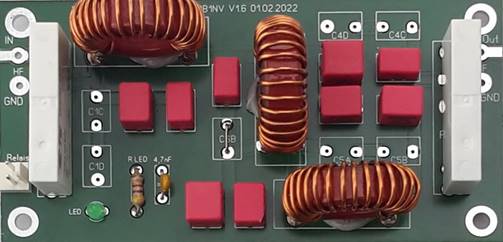

Filtermodul.
Beispiel vom Zusammenbau der Module.
Tiefpass-Filter mit Einzelmodulen.
Der Grundgedanke zur Entwicklung eines Tiefpassfilters für die 50 W LDMOS
Endstufe von Dr. Jochen Jirmann DB1NV war es, ein Tiefpass-Filter mit hoher
Sperrdämpfung und geringer Durchgangsdämpfung in
Modulbauweise für eine flexible Anwendung zu entwickeln. Damit soll dem Anwender
die Möglichkeit gegeben werden, das Filter für seine Bedürfnisse und die
gewünschten Bänder nachzubauen. DB1NV hat dafür ein hochwertiges Tiefpass-Filter
entwickelt, das keine teuren Glimmerkondensatoren benötigt, sondern mit
hochwertigen, handelsüblichen Kondensatoren der Reihe FKP2-1000 der Firma WIMA
bestückt ist. Die restlichen Bauteile sind ebenfalls handelsübliche Bauteile.
Ich habe für die Tiefpass-Filter eine Platine entwickelt, die universell für
alle Bänder von 1,6 - 54 MHz verwendet werden kann. Eine ausführliche
Beschreibung des Filters ist im „Funkamateur“ Heft 8/2023 erschienen.
Platinen können zum Preis von 6,00 € zzgl. Porto je Platine bei mir unter
der Emailadresse info@dc5ww.de bestellt
werden.
Filtermodul.

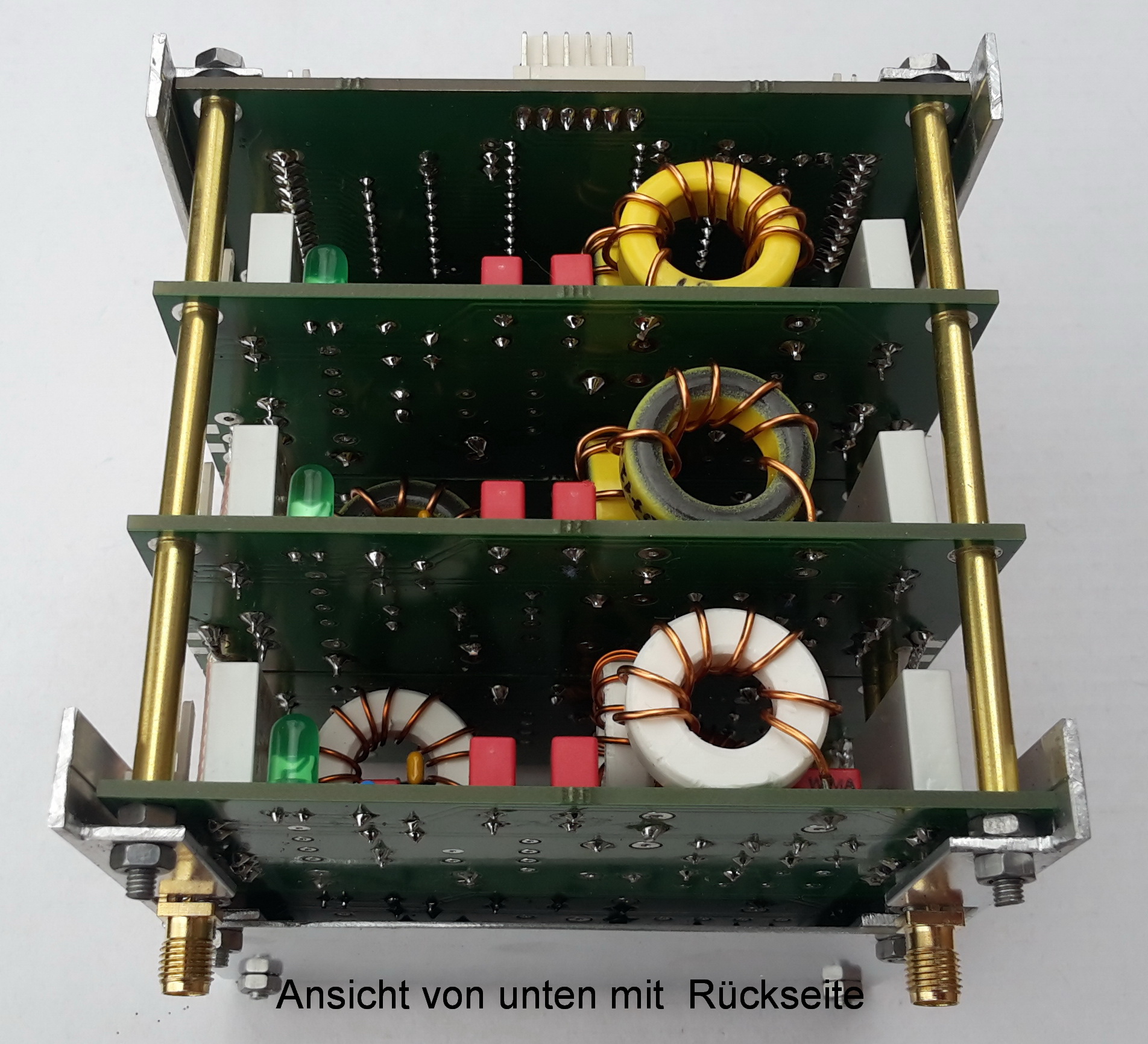

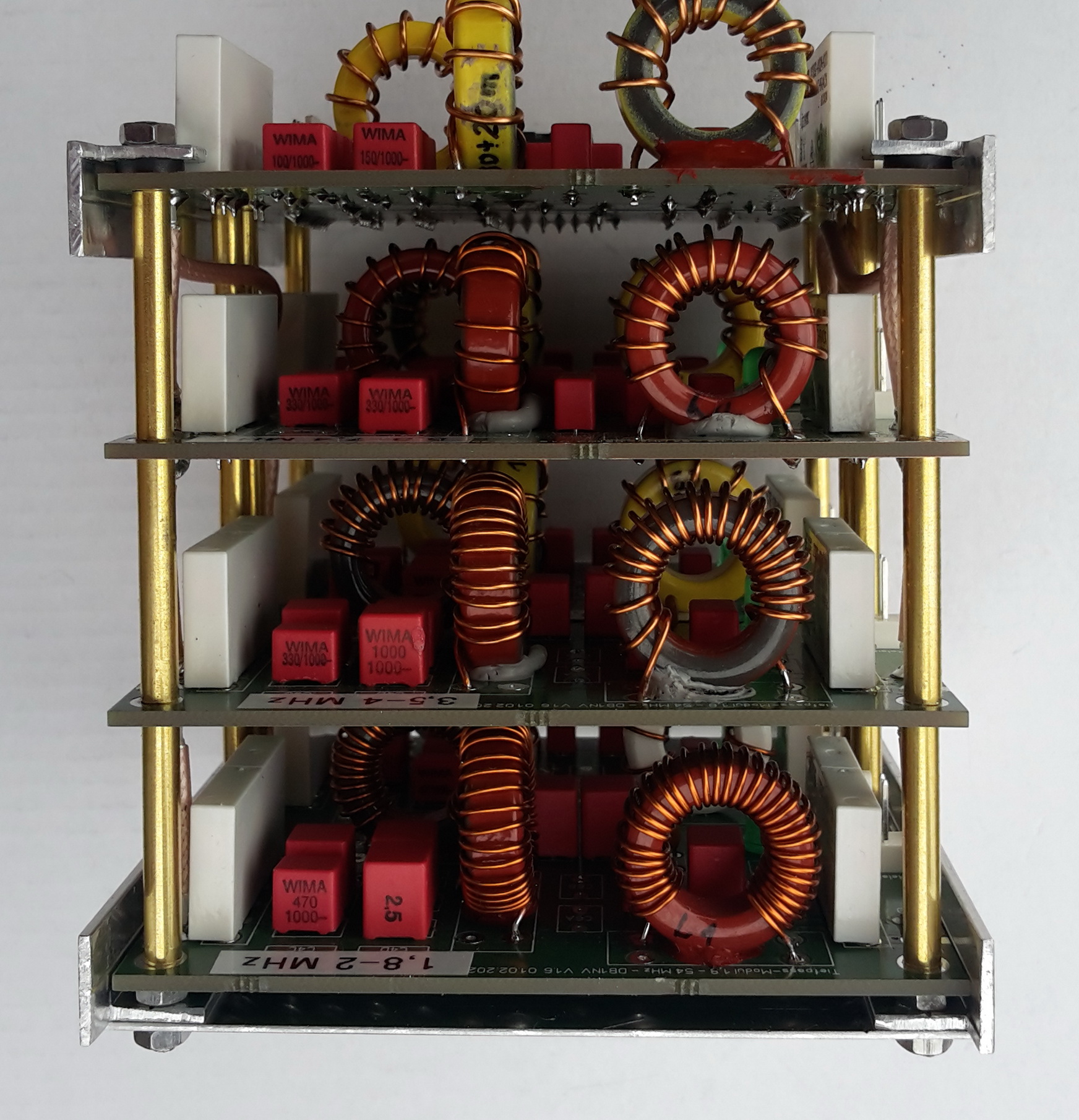

Beispiel vom Zusammenbau der Module.
Die HF-Ein- und Ausgänge werden mit kurzen Kabelstücken RG-316 von Platine zu
Platine hergestellt. An einer Platine kann jeweils bei Bedarf eine SMA-buchse
angebracht werden, oder mit einem Stück Koaxkabel die Verbindung von der PA bzw.
zum Antennenanschluss hergestellt werden. Zur Mechanik ist anzumerken, dass die
drei Platinen mit 25 mm Abstandsbolzen DA 25MM (Reichelt) als kompakte Einheit
miteinander verschraubt werden können. In meinem Projekt sind es sieben

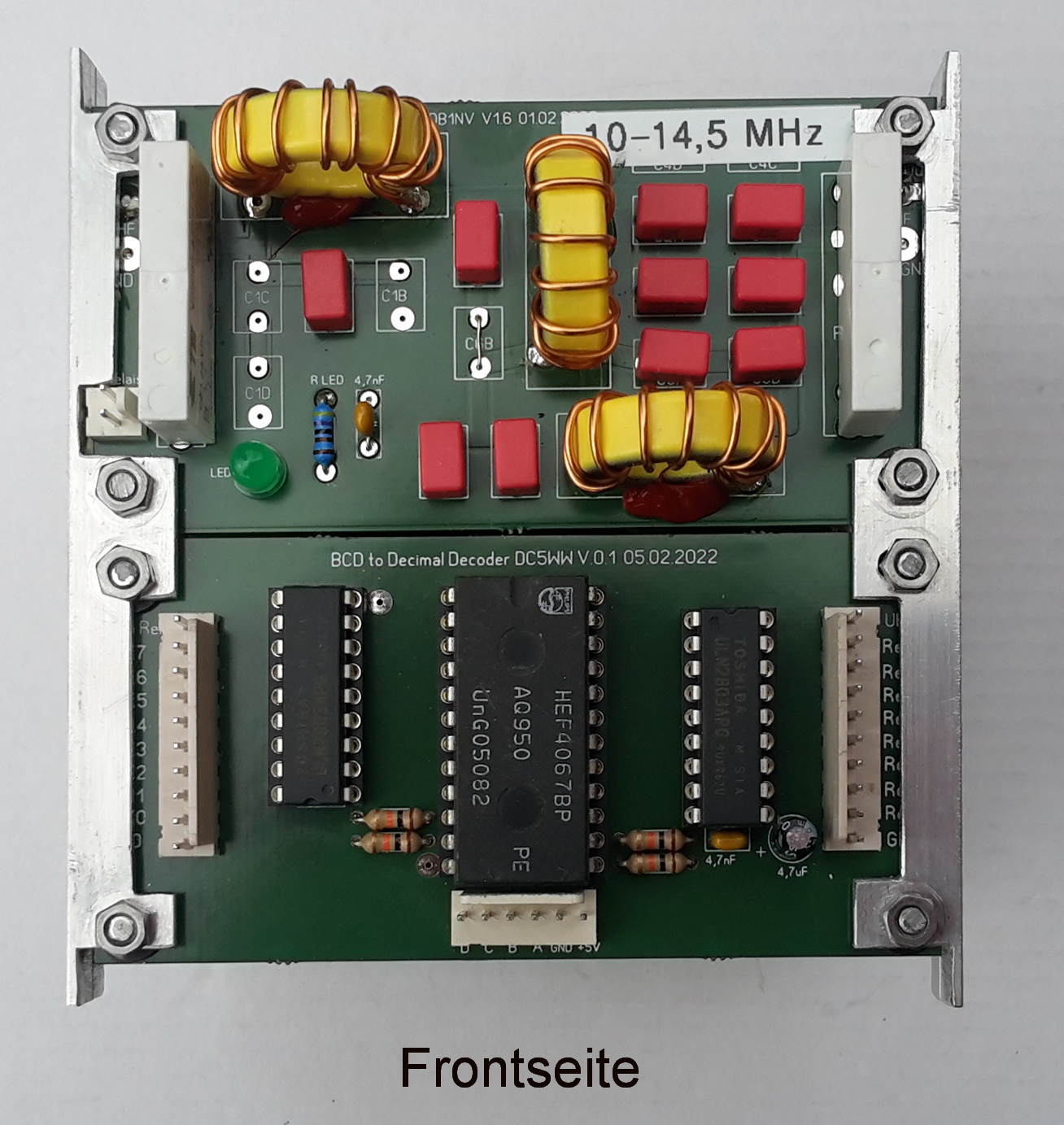

TP-Filter von 1,6 - 54 MHz. Als achte Platine passt noch mein BCD-Decoder in das
Projekt.
Hier geht es zum Download der Bauteileliste:
